概述
可編程數顯電壓表有以下功能和特點：
●滿量程顯示值、上下限報警值、通訊地址可通過面板上按鈕任意設置，使用非常靈活方便。
●可選配模擬量變送輸出，4-20mA，0-20mA，4-12-20mA，0-5V，1-5V可選。
●可選2路報警輸出，對被測量參數實現上下限監控。
●可選帶RS485數字接口，采用標準MODBUS-RTU協議。
●采用直接交流RMS有效值測量，數字校零、數字校調、精度高，性價比極高。
技術指標
輸
入
|
電
壓
|
額定值
|
AC100V、AC220V、AC400V(特殊可定制)
|
|
過負荷
|
持續：1.2倍 瞬時：2倍/10s
|
|
功耗
|
＜1VA(每相)
|
|
阻抗
|
＞500KΩ
|
|
精度
|
RMS測量，精度等級0.1、0.2級
|
|
電源
|
工作范圍
|
AC 220V±20% 特殊要求可定做
|
|
功耗
|
＜5VA
|
|
輸出
|
數字接口
|
RS-485、MODBUS-RTU協議(可選)
|
|
開關量輸出
|
開關輸出，繼電器無源觸點方式(可選)
|
|
模擬量輸出
|
模擬量變送輸出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可選)
|
|
環境
|
工作環境
|
-10～55℃，相對濕度＜85%。無腐蝕性氣體場所，海拔高度＜2000m
|
|
儲存環境
|
-55～85℃，相對濕度＜85%
|
|
安全
|
耐壓
|
電源/輸出＞1KV
|
|
絕緣
|
輸入、輸出、電源對機殼＞100MΩ
|

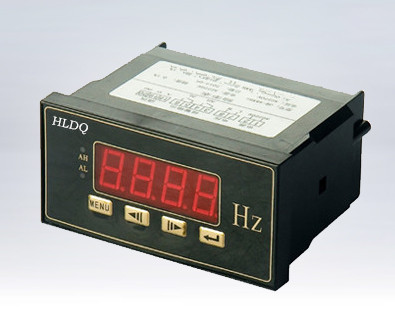

頻率表系列型號、尺寸一覽表
|
型號
|
測量
|
顯示
|
外形及安裝尺寸
|
外圍功能(可選項，訂貨時說明)
|
|
A
|
B
|
C
|
D
|
E
|
數字通訊
|
開關模塊
|
變送輸出
|
|
HL-42XHz
|
單相有功功率
|
LED
|
120
|
120
|
73
|
112
|
112
|
RS-485
|
4DI/4DO
|
|
|
HL-96XHz
|
單相有功功率
|
LED
|
96
|
96
|
65
|
92
|
92
|
RS-485
|
4DI/4DO
|
|
|
HL-80XHz
|
單相有功功率
|
LED
|
80
|
80
|
67
|
76
|
76
|
RS-485
|
2DO
|
|
|
HL-72XHz
|
單相有功功率
|
LED
|
72
|
72
|
67
|
68
|
68
|
RS-485
|
2DO
|
|
|
HL-45XHz
|
單相有功功率
|
LED
|
48
|
48
|
79
|
45
|
45
|
|
|
|
|
HL-48XHz
|
單相有功功率
|
LED
|
49
|
97
|
66
|
91
|
45
|
RS-485
|
2DO
|
|
